Manual de mantenimiento y reparaciones Dodge Stratus
Tablero de conexiones

Manual
Strauts		 stratus
  • Introducción
  • Lubricación y mantenimiento
  • Suspensión
  • Diferencial y sistema de transmisión
  • Frenos
  • Embrague
  • Sistema de refrigeración
  • Batería y Sistema de carga
  • Motor de arranque
  • Sistema de encendido
  • Tablero de instrumentos e indicadores
  • Sistemas de audio y Claxon
  • Sistema de control de velocidad del vehículo
  • Señales de giro y destellador
  • Sistema de limpiaparabrisas y lavaparabrisas
  • Luces
  • Sistemas de distribución de tensión
  • Cerradoras de puertas automáticas
  • Sistema de antirrobo del vehículo
  • Sistema inmovilizador
  • Elevalunas eléctricos
  • Sistema de timbre de advertencia/recordatorio
  • Diagramas de cableado

  • Como interpretar los diagramas stratus
  • Diagramas de Aire acondicionado-Calefactor
  • Diagramas de Asientos servoasistidos
  • Diagramas de puertas automáticas
  • Diagramas de Claxon, encendedor, corriente
  • Diagramas de Control de velocidad
  • Diagramas de Desempañador trasero
  • Diagramas de Distribución de masa
  • Diagramas de Distribución de tensión
  • Diagramas de Elevalunas eléctricos
  • Diagramas de Espejos eléctricos
  • Espigas de conectores
  • Diagramas de Frenos antibloqueo
  • Diagramas de Grupo de instrumentos
  • Diagramas de Iluminación
  • Índice de componentes
  • Información sobre empalmes
  • Diagramas de Limpiadores
  • Localización de empalmes
  • Localización de conectores y de masas
  • Diagramas de Módulo de control de la carrocería
  • Diagramas de Señales de giro
  • Diagramas de Sistema de airbag
  • Diagramas de Sistema de arranque
  • Diagramas de Sistema de carga
  • Diagramas de Sistema de combustible y encendido
  • Diagramas de Sistema de control de la transmisión
  • Diagramas de Sistema de seguridad antirrobo
  • Diagramas de Sistemas de audio
  • Tablero de conexiones
  • Diagramas de Techo solar automático
  • Sistema de escape y tubo múltiple de admisión
  • Motor parte I, Motor parte II, Motor parte III, Motor parte IV
  • Sistema de combustible
  • Dirección
  • Transeje
  • Neumáticos y ruedas
  • Carrocería
  • Calefacción y aire acondicionado
  • Sistemas de control de emisiones



Diagramas

Tablero de conexiones

Esta solo es una pequeña lección de ejemplo, para descargar el manual completo Dale click aquí

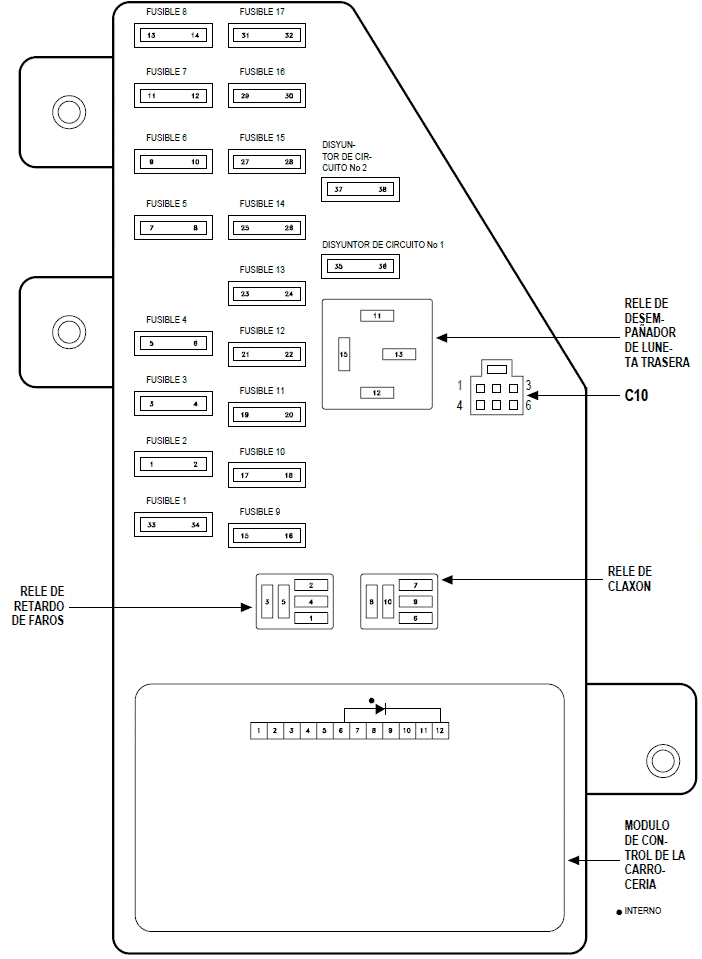

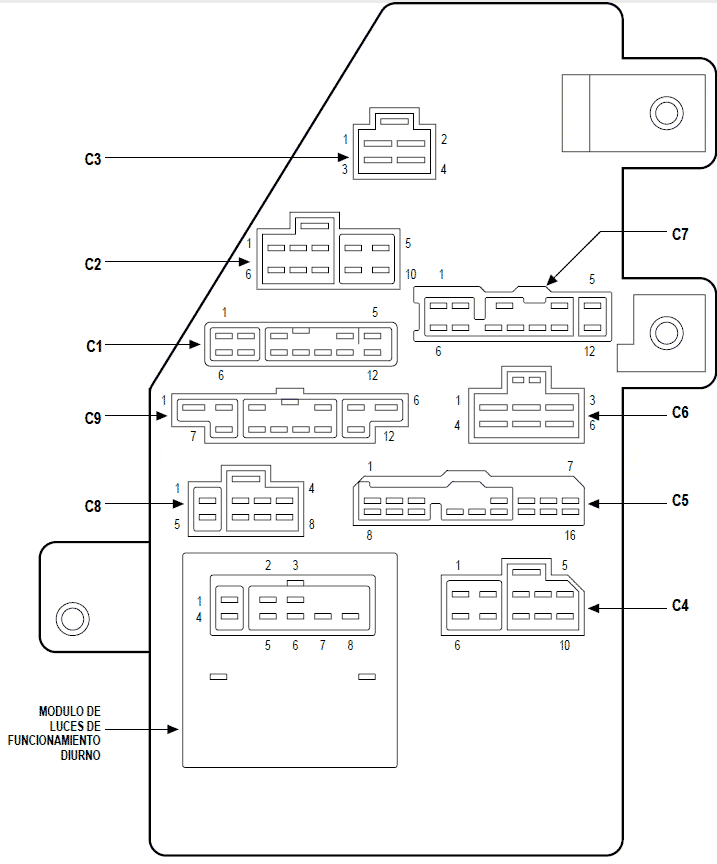

Parte superior de tablero de conexiones

stratus



Parte inferior de tablero de conexiones

stratus

Fusibles

Número
de Fusible 		Amperios Circuito protegido por fusible Circuito de alimentación
1
 30 C1 12DG Interno
2
 10 Interno Interno
3
 10 Interno Interno
4
 15 Interno Interno
5
 10 Interno Interno
6
 10 Interno Interno
7
 20 Interno Interno
8
 20 Interno Interno
9
 15 Interno Interno
10
 20 L92 18LG * Interno
Interno ** Interno
11
 10 Interno A81 20DG/RD
12
 10 Interno Interno
13
 20 Interno Interno
14
 10 X12 16RD/WT Interno
15
 10 Interno Interno
16
 10 F23 18WT Interno
17
 10 F14 18LG/YL Interno



Disyuntores de circuito

D.C Amperios Circuito protegido por fusible Circuito de alimentación
1
 20 F35 16RD Interno
2
 20 Interno Interno

* Fabricado para exportación

** Excepto fabricado para exportación



Rele de retardo de faros



Cavidad Circuito Función
1
 Interno Control de rele de retardo de faros
2
 Interno B (+) Protegido por fusible
3
 Interno B (+) Protegido por fusible
4
 -- --
5
 Interno Salida del rele de retardo de faros



Rele de claxón

Cavidad Circuito Función
6
 Interno Control de rele de retardo de faros
7
 Interno B (+) Protegido por fusible
8
 Interno B (+) Protegido por fusible
9
 -- --
10
 X2 18DG/PK Salida del rele de claxón
X2 18DG/PK Salida del rele de claxón



Rele de desempañador de luneta trasera

Cavidad Circuito Función
11
 A4 12BK/PK B (+) Protegido por fusible
12
 Interno Salida del rele del desempañador de la luneta trasera
13
 Interno Control de rele de desempañador de luneta trasera
15
 Interno Salida del conmutador del encendido protegido por fusible (RUN/ACC)



Módulo de luces de funcionamiento diurno

Cavidad Circuito Función
1
 Interno Salida de luz de cruce izuierda protegida por fusible
2
 Interno B(+) Protegido por fusible
3
 -- --
4
 Interno Salida de luz de carretera derecha protegido por fusible
5
 Interno Salida del conmutador del encendido protegido por fusible (RUN)
6
 Interno Impulsor de indicador rojo de advertencia de freno
7
 --
8
 Interno Masa



Antes de empezar a trabajar con los diagramas nosotros te sugerimos empezar por la sección Como interpretar los diagramas stratus

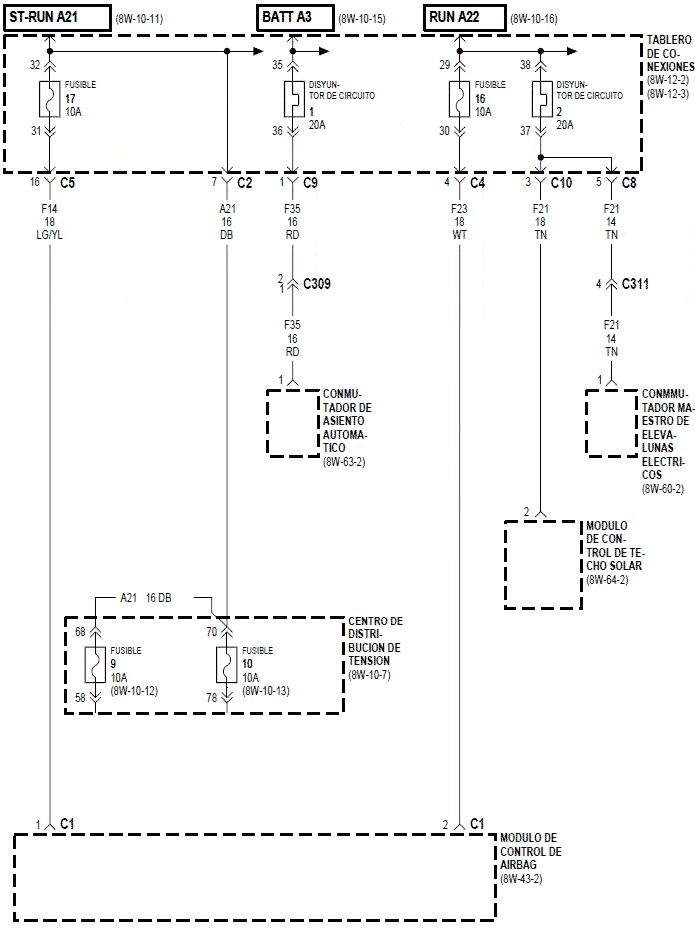

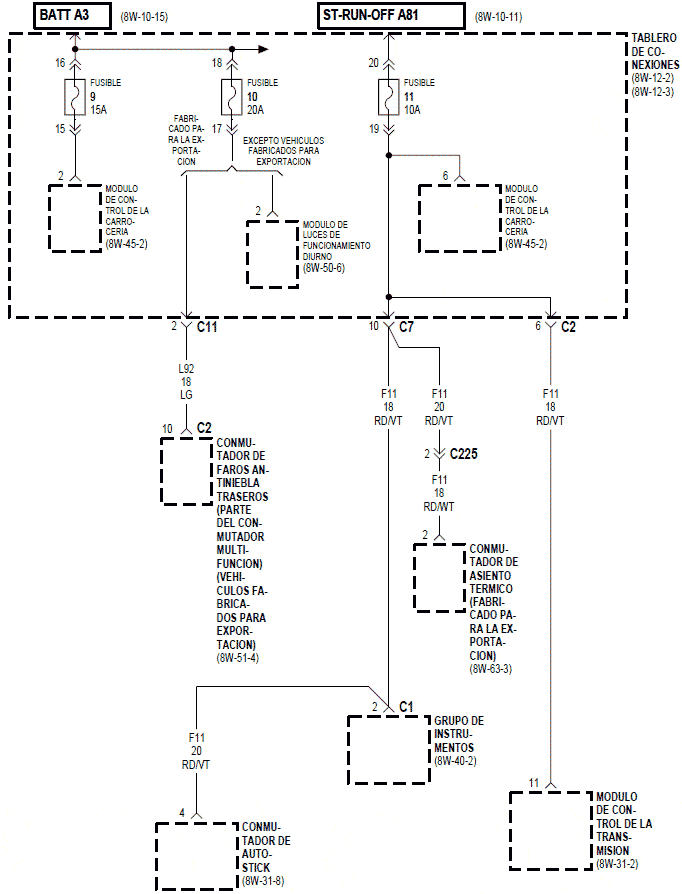

Tablero de conexiones

stratus

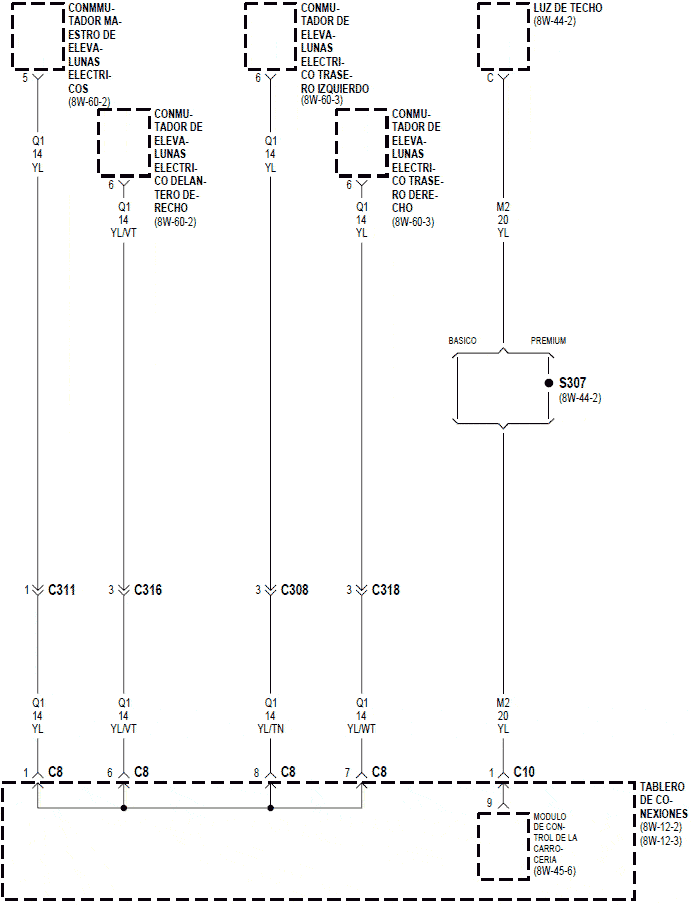

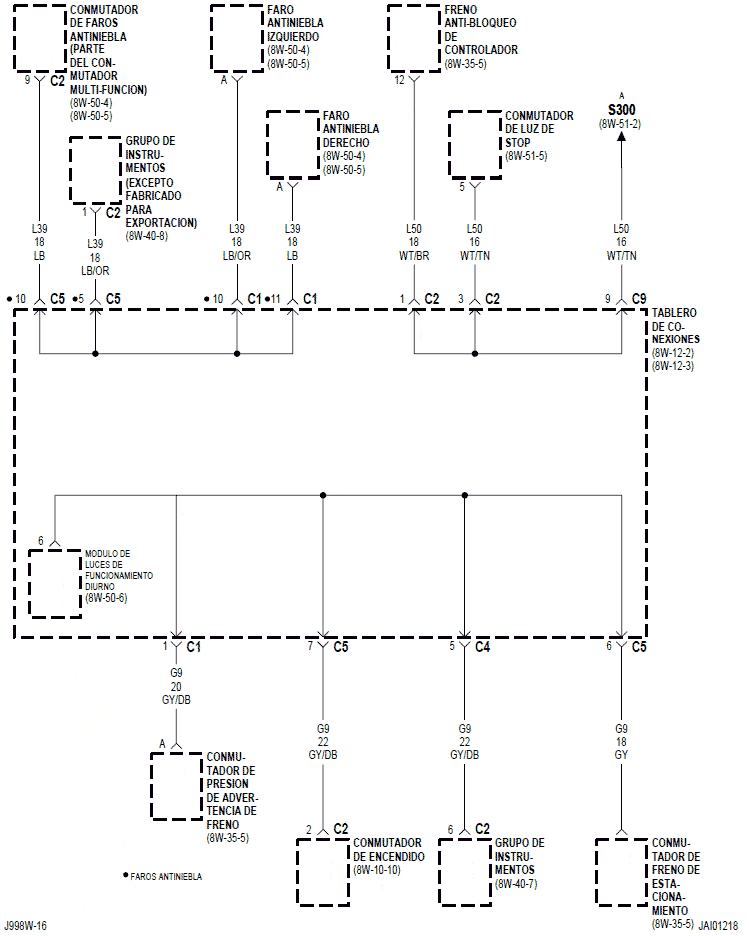

Tablero de conexiones

stratus

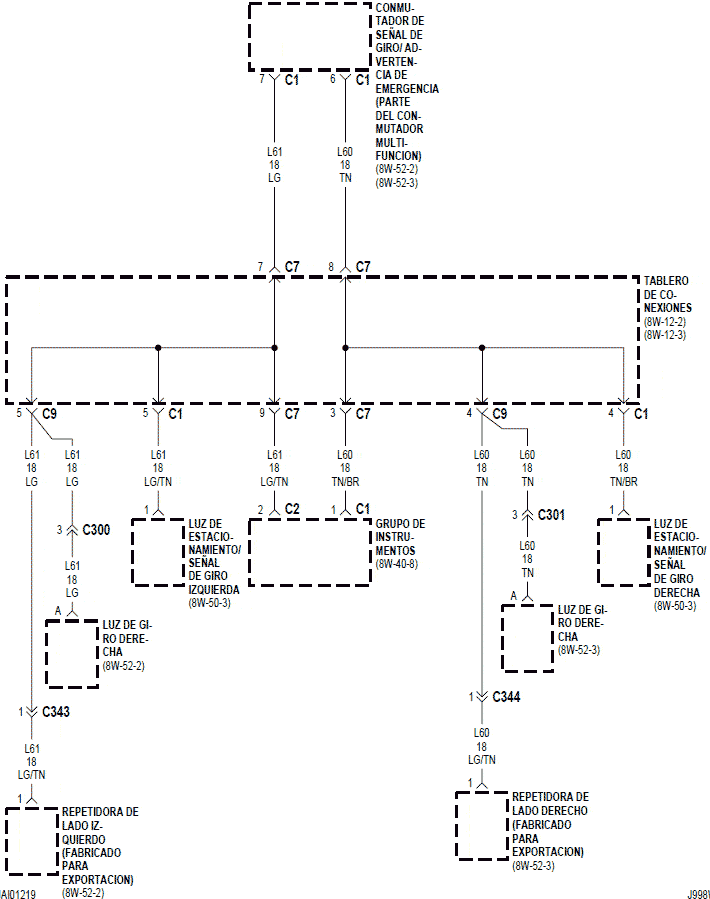

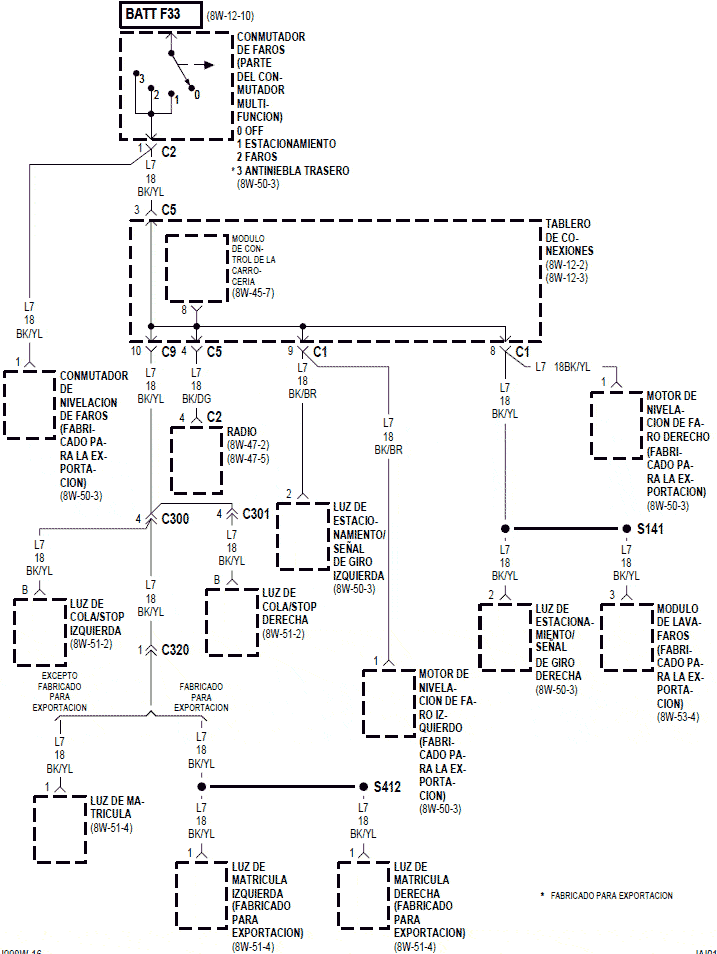

Tablero de conexiones

stratus

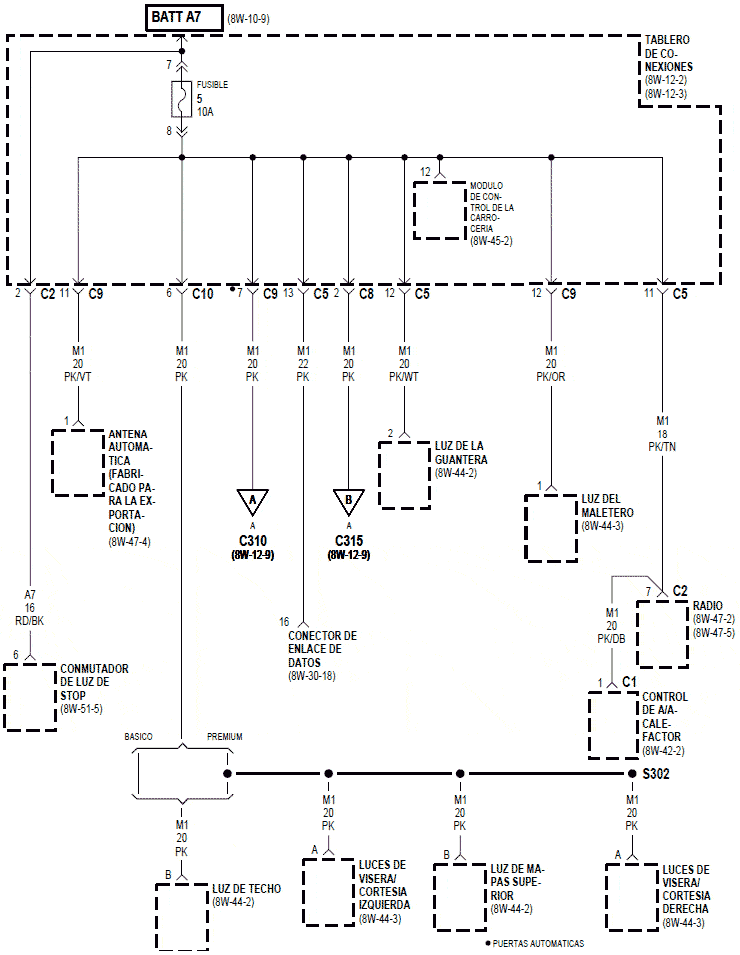

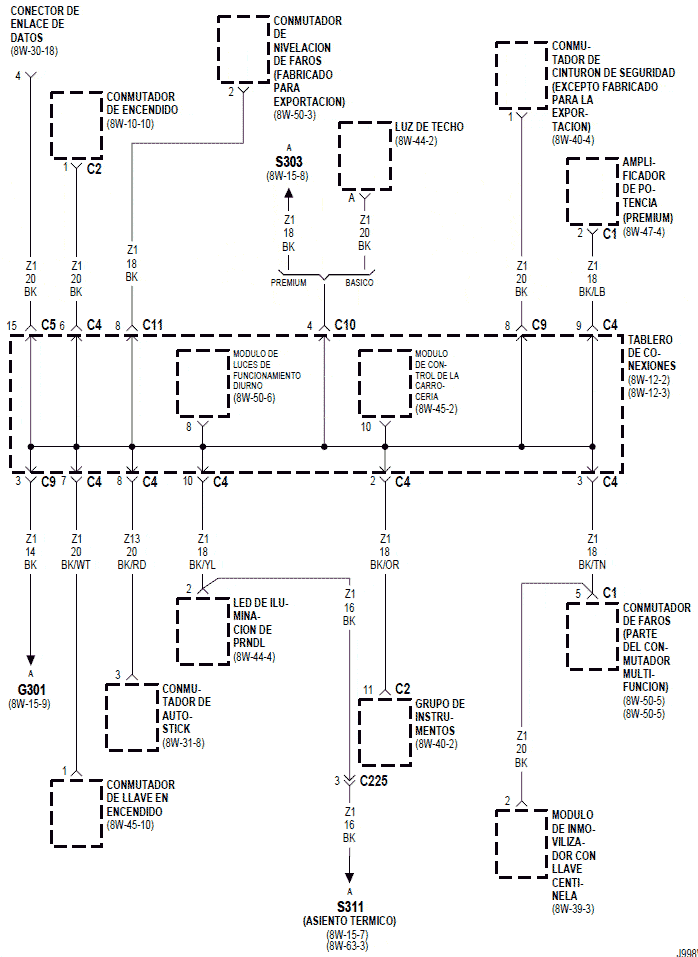

Tablero de conexiones

stratus

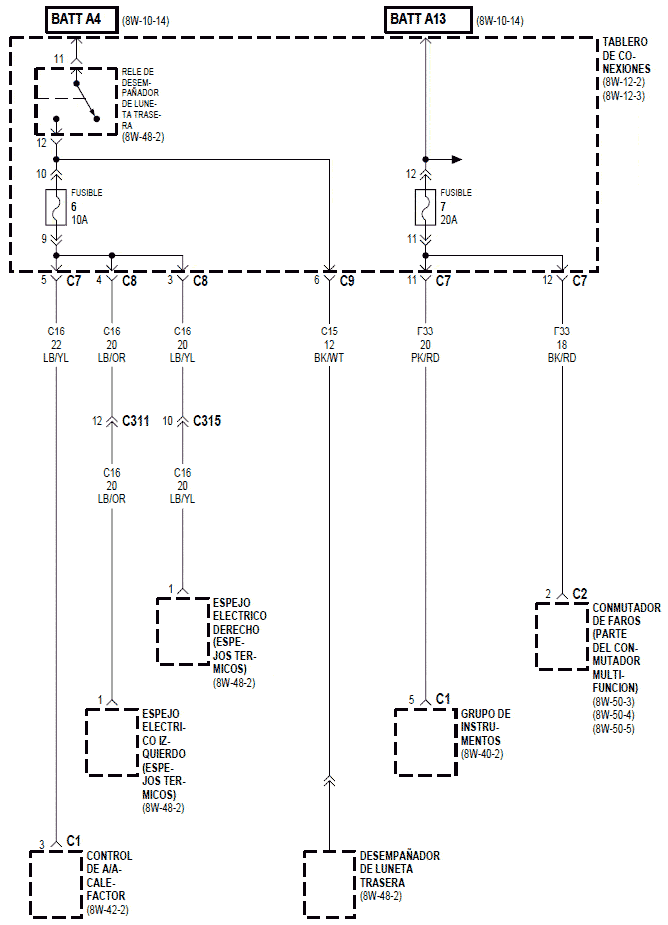

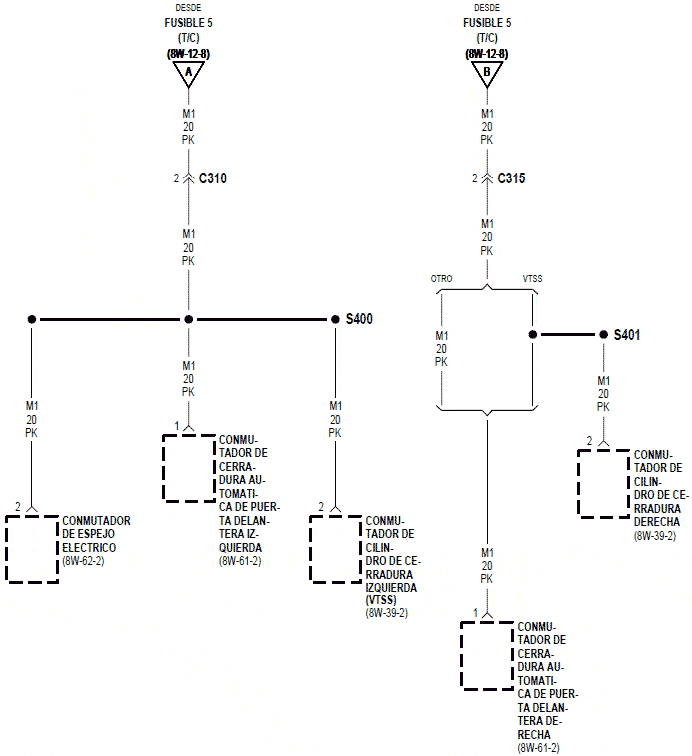

Tablero de conexiones

stratus

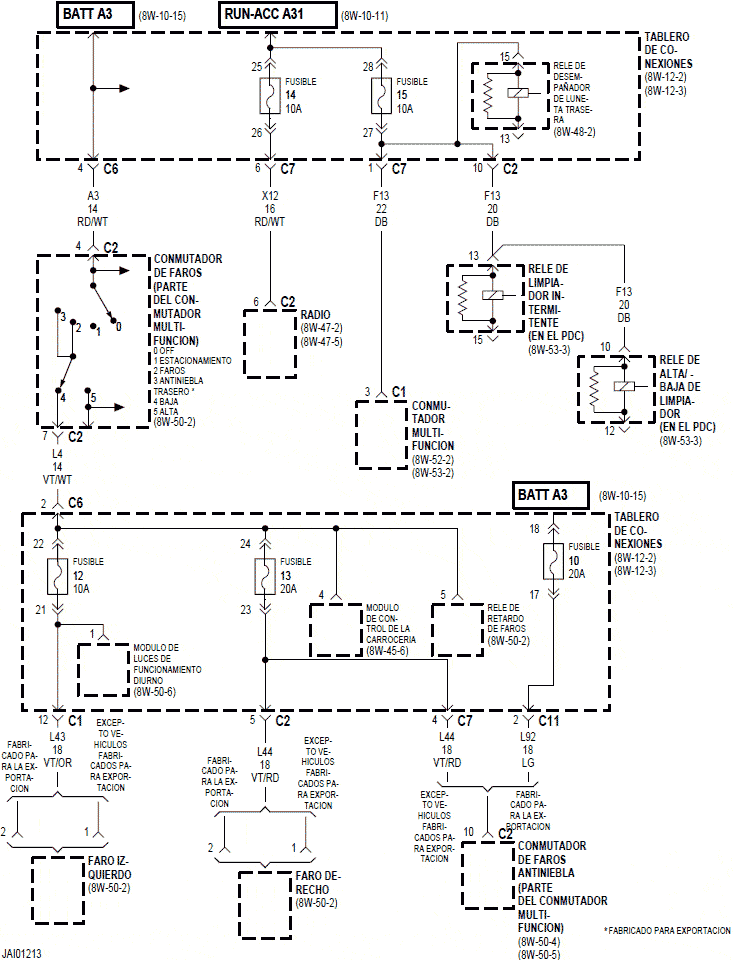

Tablero de conexiones

stratus

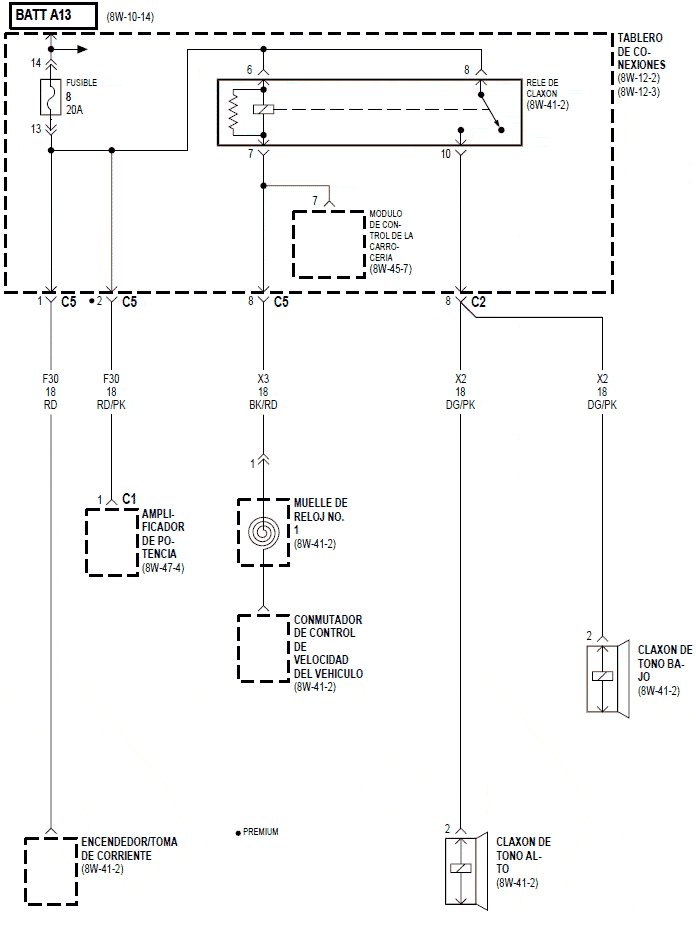

Tablero de conexiones

stratus



Tablero de conexiones

stratus



Tablero de conexiones

stratus

Tablero de conexiones

stratus

Tablero de conexiones

stratus



Diagrama 12 Tablero de conexiones página 57

stratus



Tablero de conexiones

stratus



Tablero de conexiones

stratus









Esta solo es una pequeña lección de ejemplo, para descargar el manual completo Dale click aquí
