Manual de mantenimiento y reparaciones Dodge Stratus
Diagramas de cableado del sistema de combustible/encendido

Strauts stratus
  • Introducción
  • Lubricación y mantenimiento
  • Suspensión
  • Diferencial y sistema de transmisión
  • Frenos
  • Embrague
  • Sistema de refrigeración
  • Batería y Sistema de carga
  • Motor de arranque
  • Sistema de encendido
  • Tablero de instrumentos e indicadores
  • Sistemas de audio y Claxon
  • Sistema de control de velocidad del vehículo
  • Señales de giro y destellador
  • Sistema de limpiaparabrisas y lavaparabrisas
  • Luces
  • Sistemas de distribución de tensión
  • Cerradoras de puertas automáticas
  • Sistema de antirrobo del vehículo
  • Sistema inmovilizador
  • Elevalunas eléctricos
  • Sistema de timbre de advertencia/recordatorio
  • Diagramas de cableado

  • Como interpretar los diagramas stratus
  • Diagramas de Aire acondicionado-Calefactor
  • Diagramas de Asientos servoasistidos
  • Diagramas de puertas automáticas
  • Diagramas de Claxon, encendedor, corriente
  • Diagramas de Control de velocidad
  • Diagramas de Desempañador trasero
  • Diagramas de Distribución de masa
  • Diagramas de Distribución de tensión
  • Diagramas de Elevalunas eléctricos
  • Diagramas de Espejos eléctricos
  • Espigas de conectores
  • Diagramas de Frenos antibloqueo
  • Diagramas de Grupo de instrumentos
  • Diagramas de Iluminación
  • Índice de componentes
  • Información sobre empalmes
  • Diagramas de Limpiadores
  • Localización de empalmes
  • Localización de conectores y de masas
  • Diagramas de Módulo de control de la carrocería
  • Diagramas de Señales de giro
  • Diagramas de Sistema de airbag
  • Diagramas de Sistema de arranque
  • Diagramas de Sistema de carga
  • Diagramas de Sistema de combustible y encendido
  • Diagramas de Sistema de control de la transmisión
  • Diagramas de Sistema de seguridad antirrobo
  • Diagramas de Sistemas de audio
  • Tablero de conexiones
  • Diagramas de Techo solar automático
  • Sistema de escape y tubo múltiple de admisión
  • Motor parte I, Motor parte II, Motor parte III, Motor parte IV
  • Sistema de combustible
  • Dirección
  • Transeje
  • Neumáticos y ruedas
  • Carrocería
  • Calefacción y aire acondicionado
  • Sistemas de control de emisiones



Diagramas

Antes de empezar a trabajar con los diagramas nosotros te sugerimos empezar por la sección Como interpretar los diagramas stratus

Diagramas de cableado del sistema de combustible/encendido

Esta solo es una pequeña lección de ejemplo, para descargar el manual completo Dale click aquí

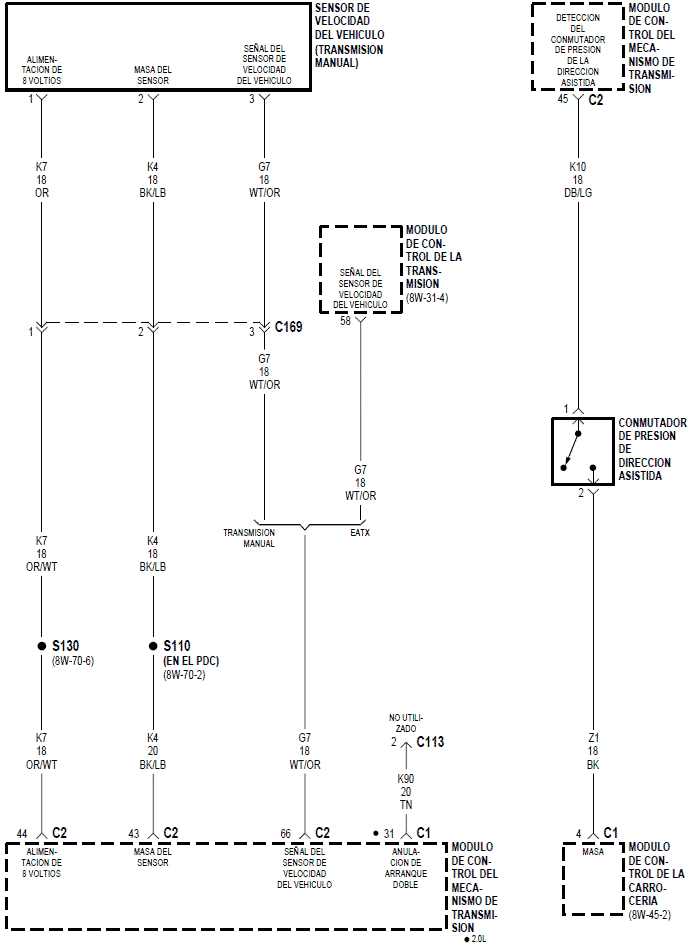

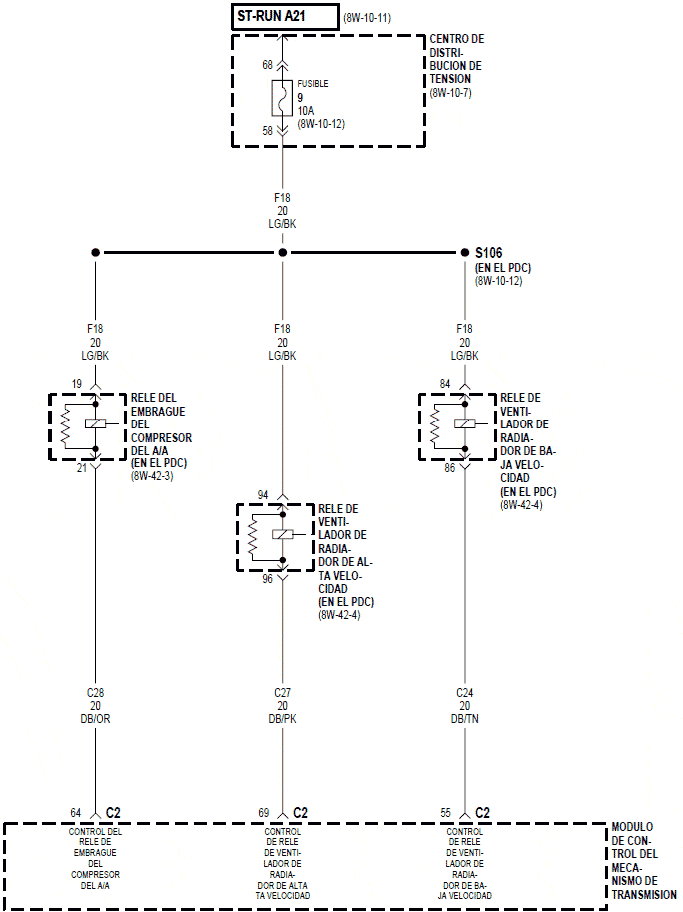

Sistema de combustible/encendido

stratus

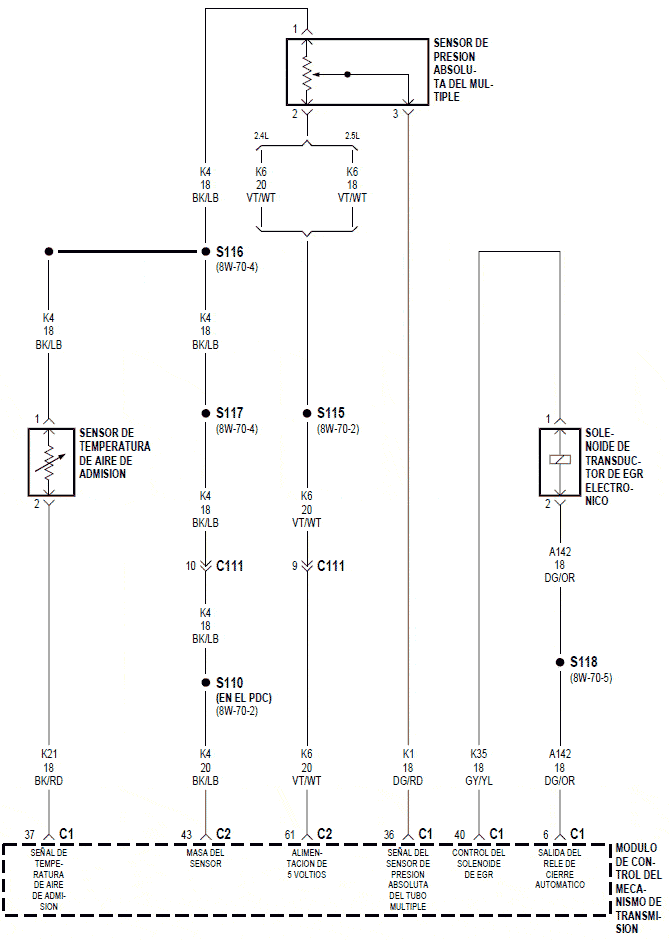

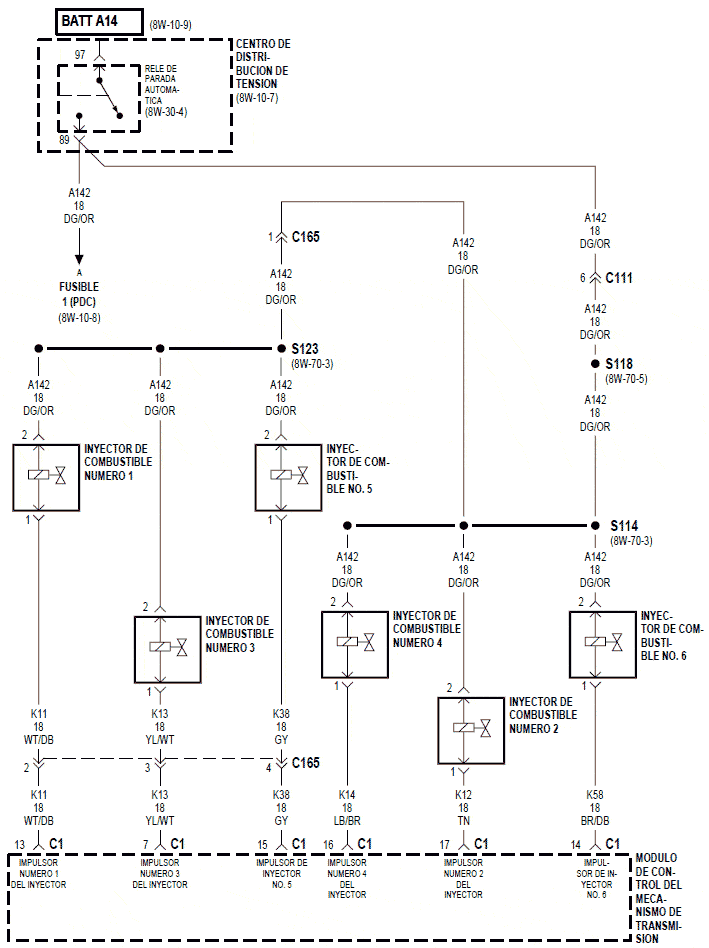

Sistema de combustible/encendido

stratus

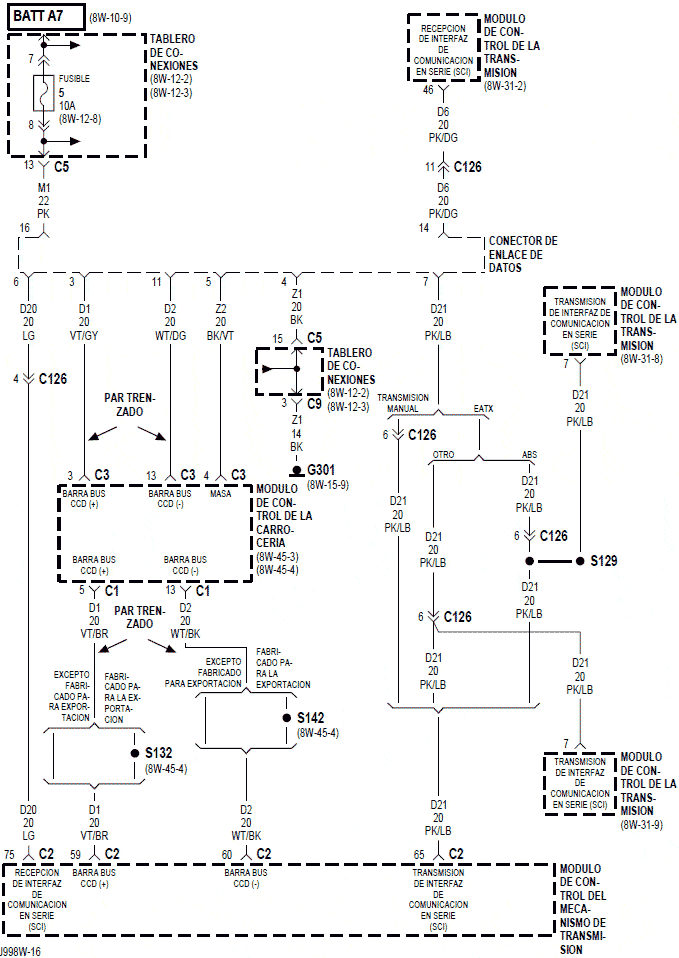

Sistema de combustible/encendido

stratus

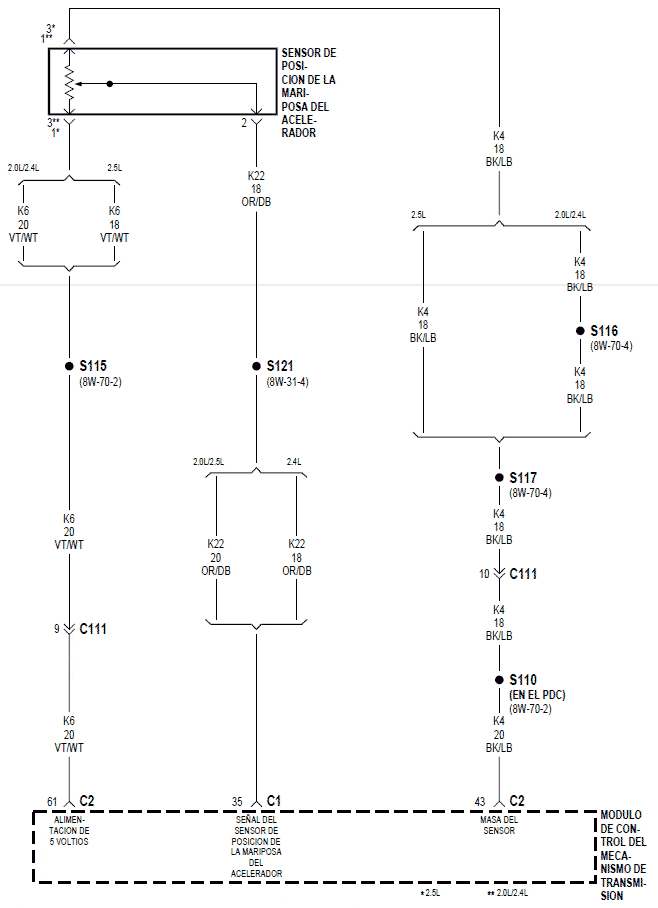

Sistema de combustible/encendido

stratus

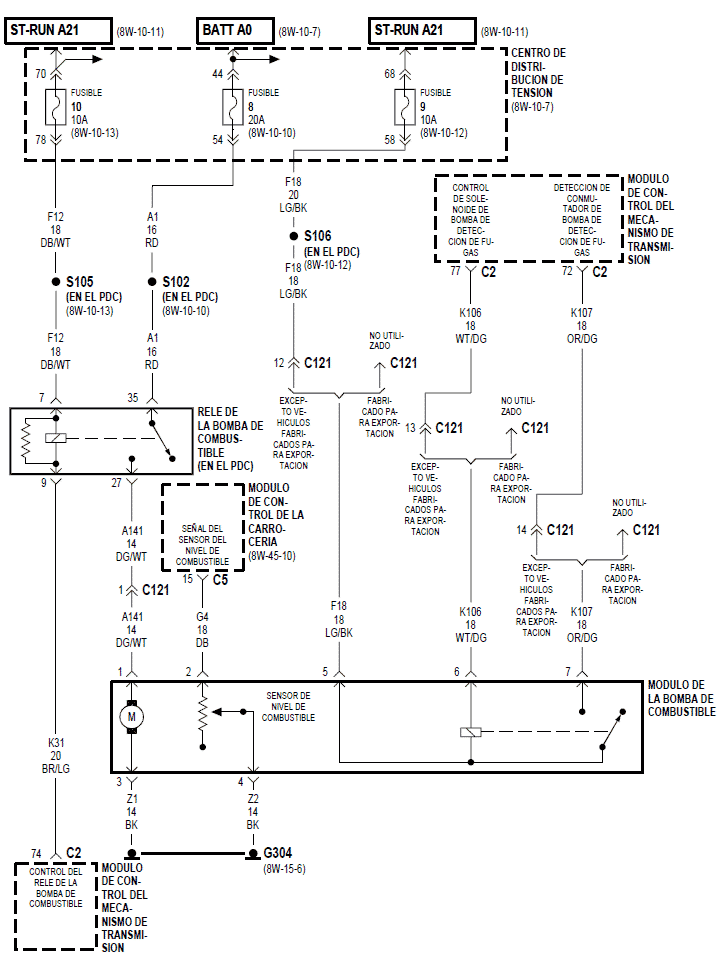

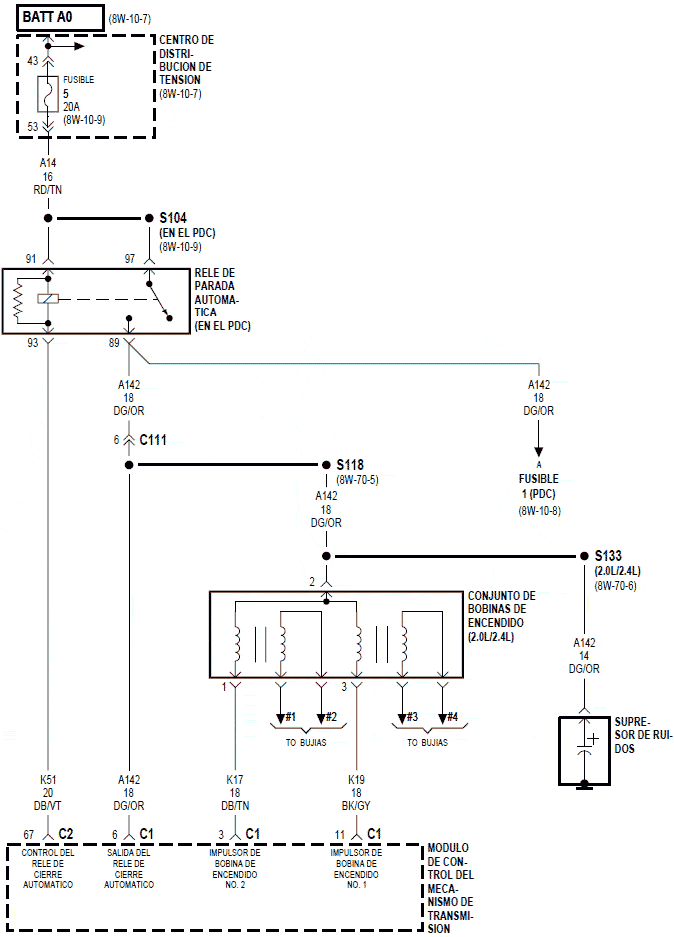

Sistema de combustible/encendido Motor 2.0/2.4

stratus

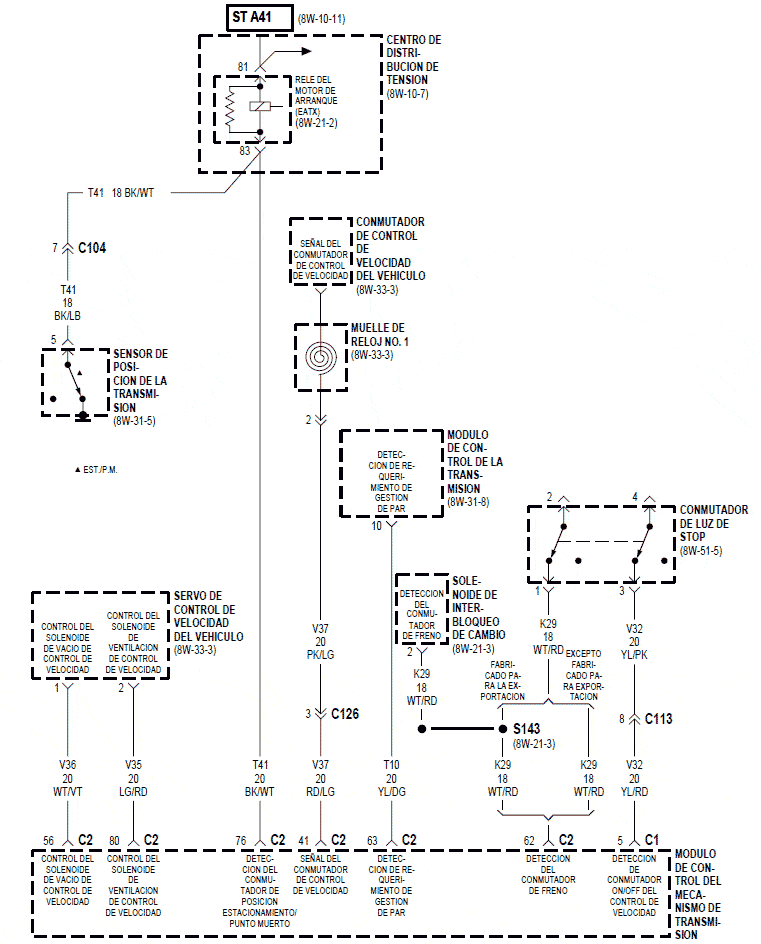

Sistema de combustible/encendido Motor 2.5

stratus

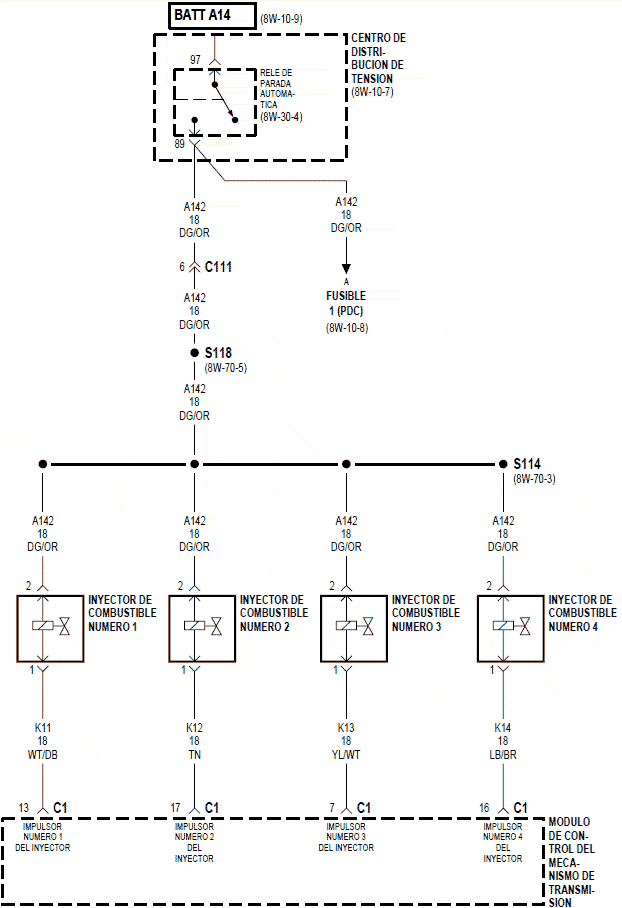

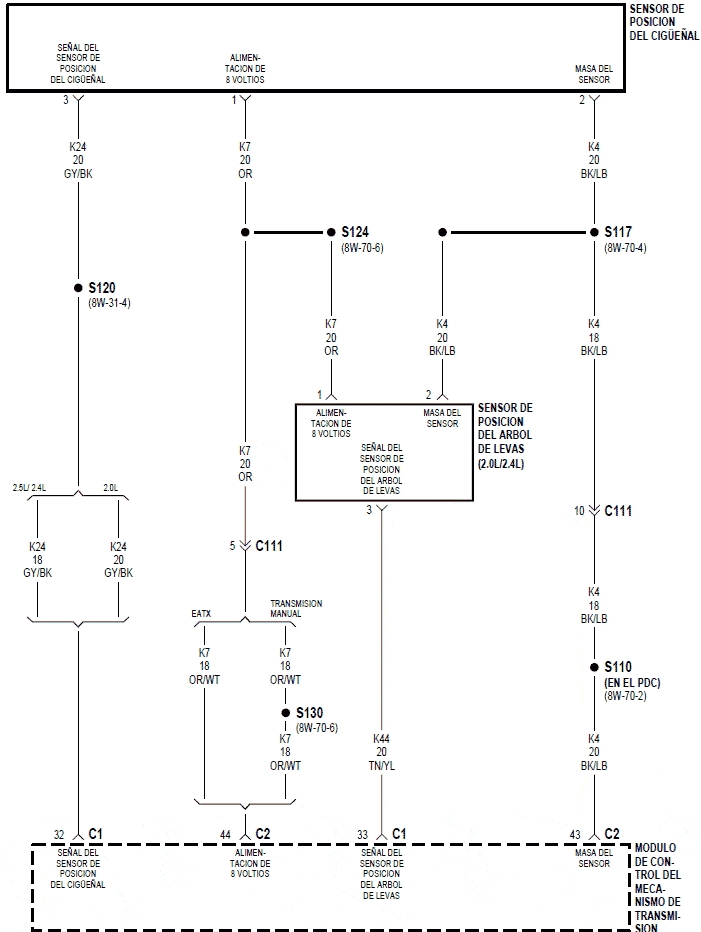

Sistema de combustible/encendido

stratus

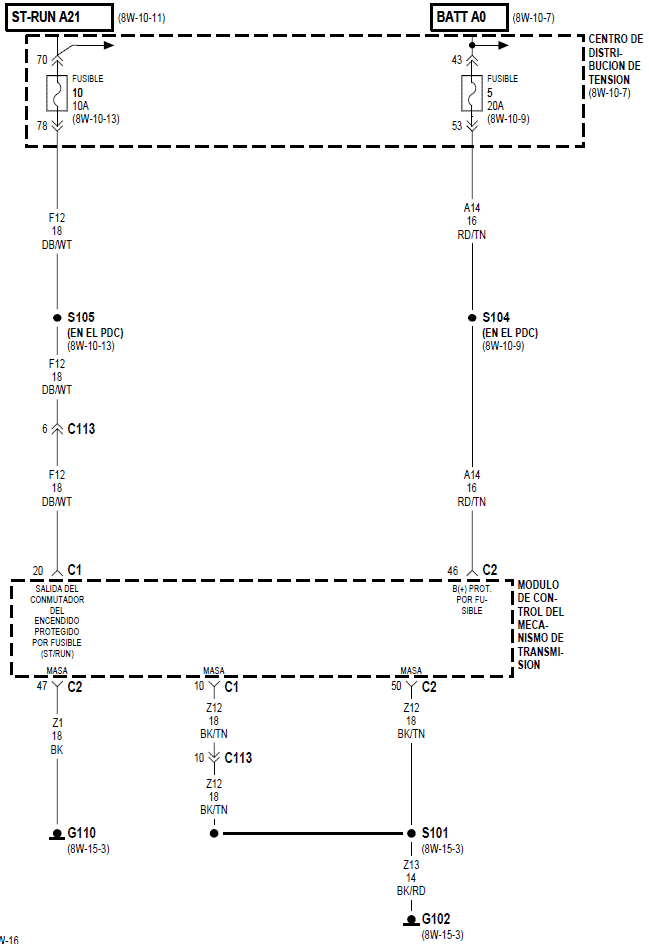

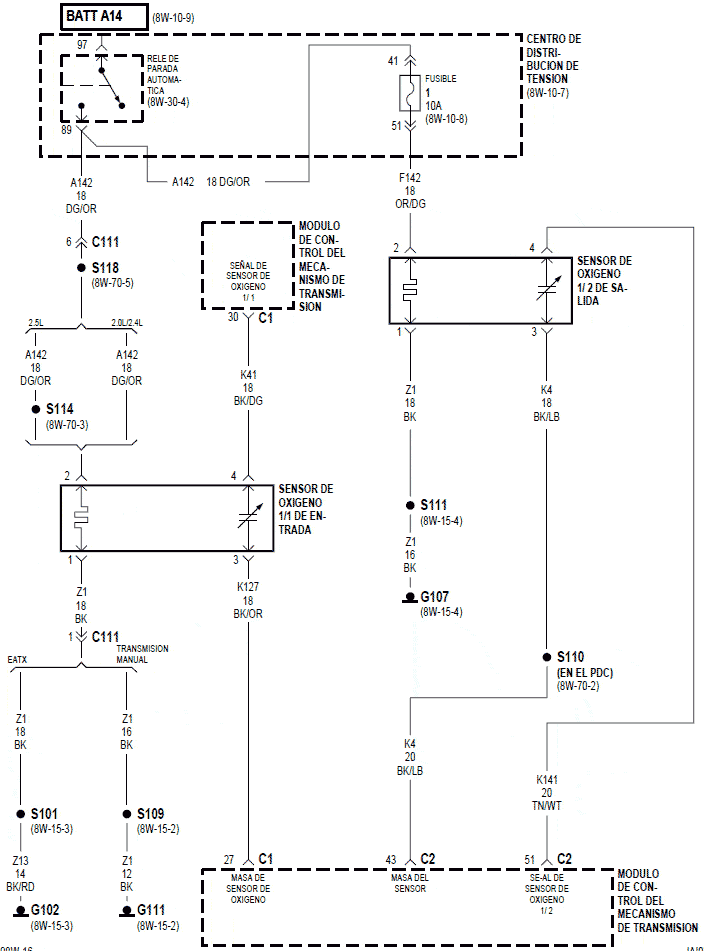

Sistema de combustible/encendido

stratus

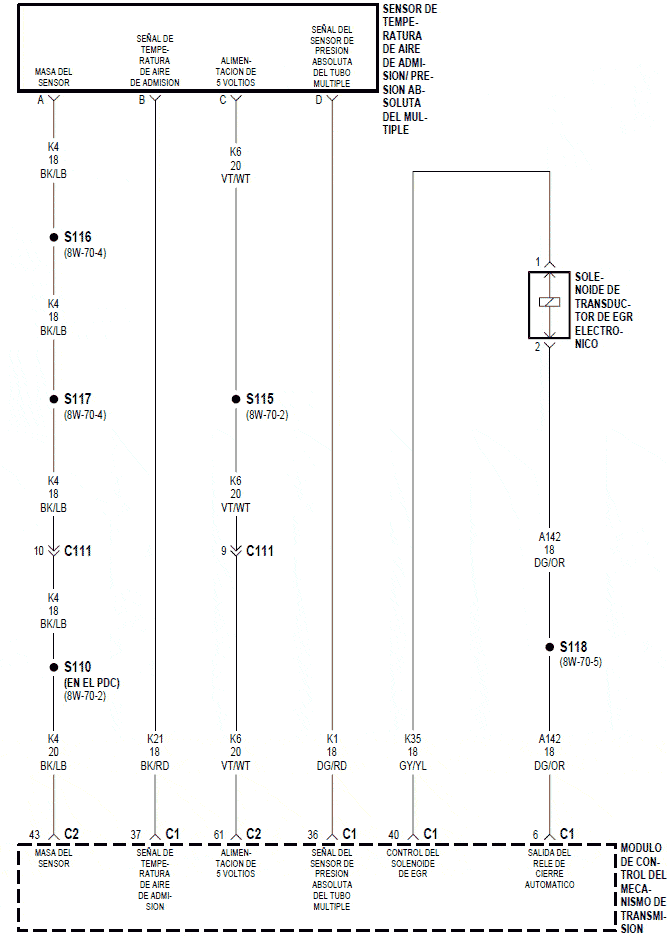

Sistema de combustible/encendido

stratus



Sistema de combustible/encendido Motor 2.0

stratus



Sistema de combustible/encendido Motor 2.5, 2.4 L

stratus

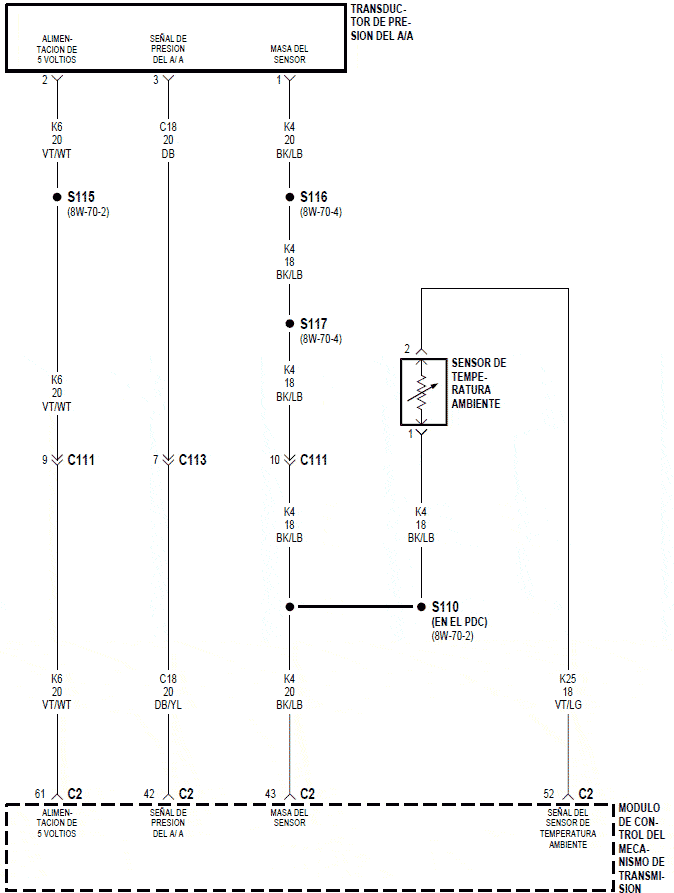

Sistema de combustible/encendido

stratus

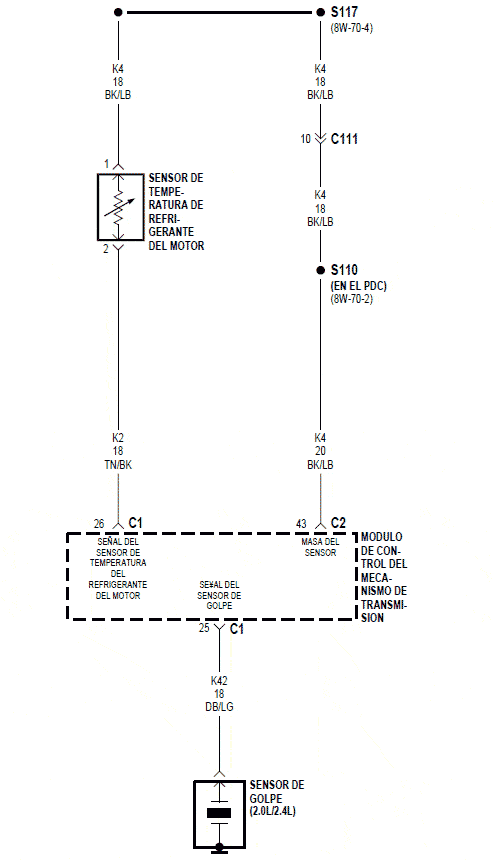

Sistema de combustible/encendido

stratus



Sistema de combustible/encendido

stratus



Sistema de combustible/encendido

stratus



Sistema de combustible/encendido

stratus



Sistema de combustible/encendido

stratus



Sistema de combustible/encendido

stratus





Esta solo es una pequeña lección de ejemplo, para descargar el manual completo Dale click aquí
