Diagramas de cableado

Esta es solo una pequeña lección de ejemplo, para adquirir el manual completo dirigete a Manual de mantenimiento y reparaciones Volkswagen golf

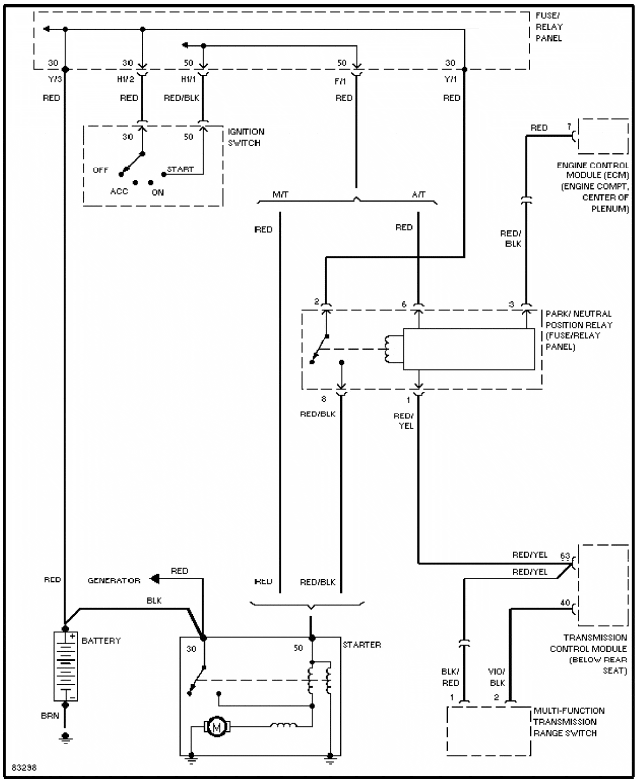

Diagrama de cableado del sistema de arranque

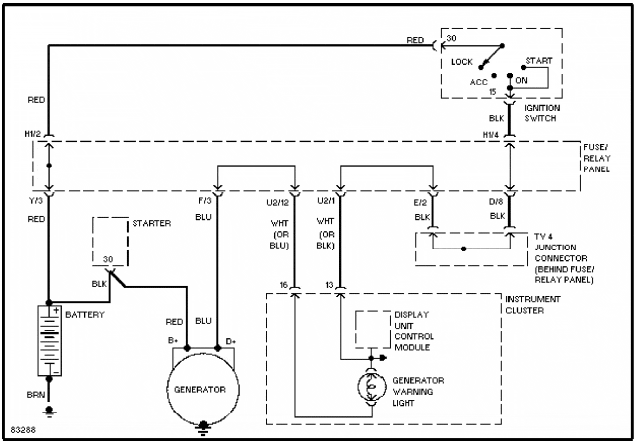

Diagrama de cableado del sistema de carga. Alternador y regulador

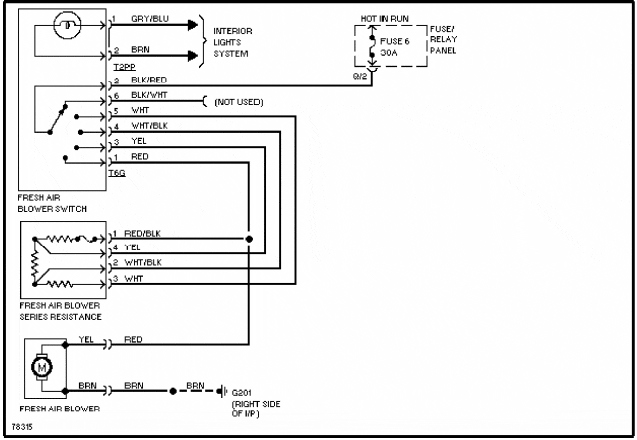

Diagrama de cableado del sistema del calentador

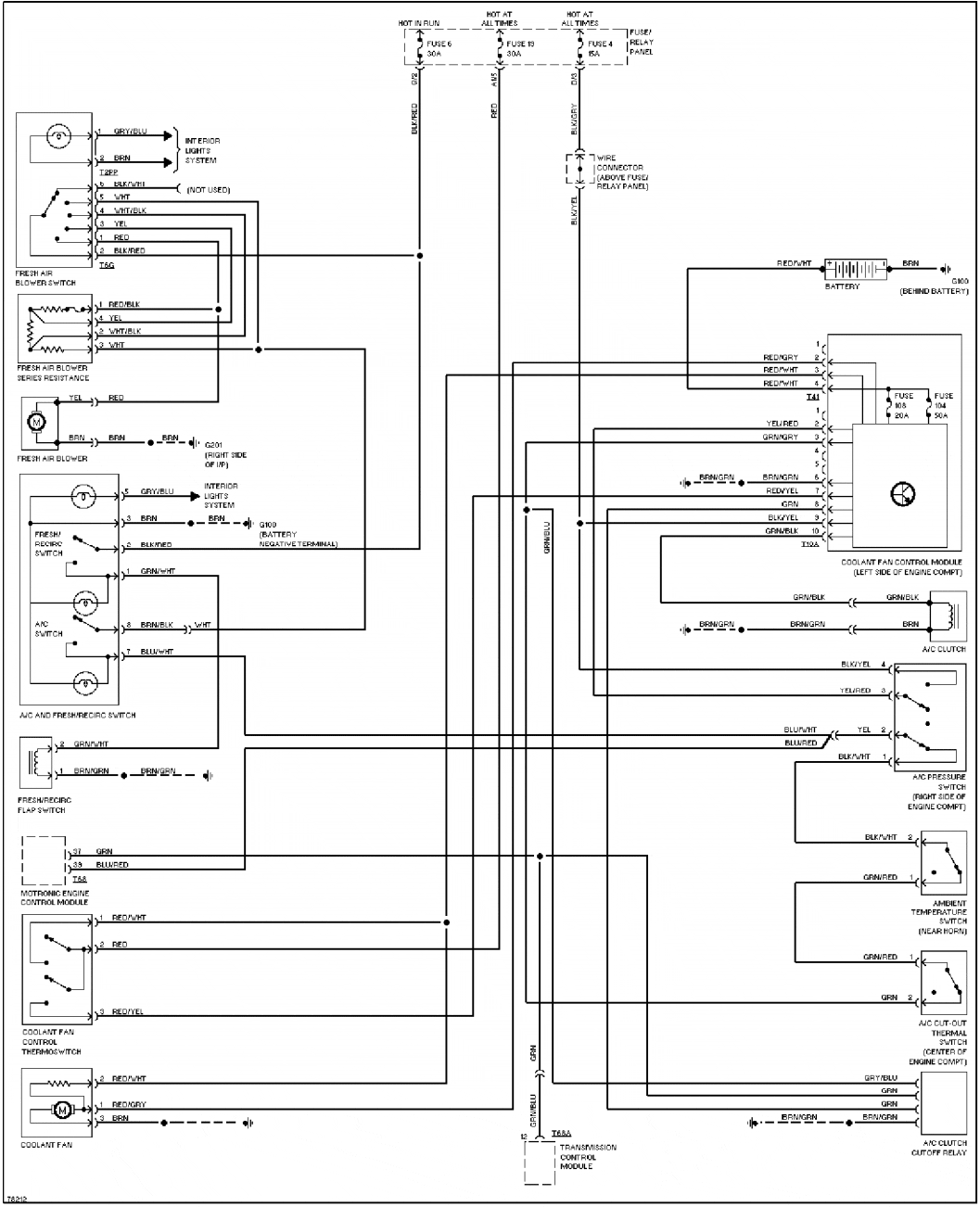

Diagrama de cableado del sistema de aire acondicionado

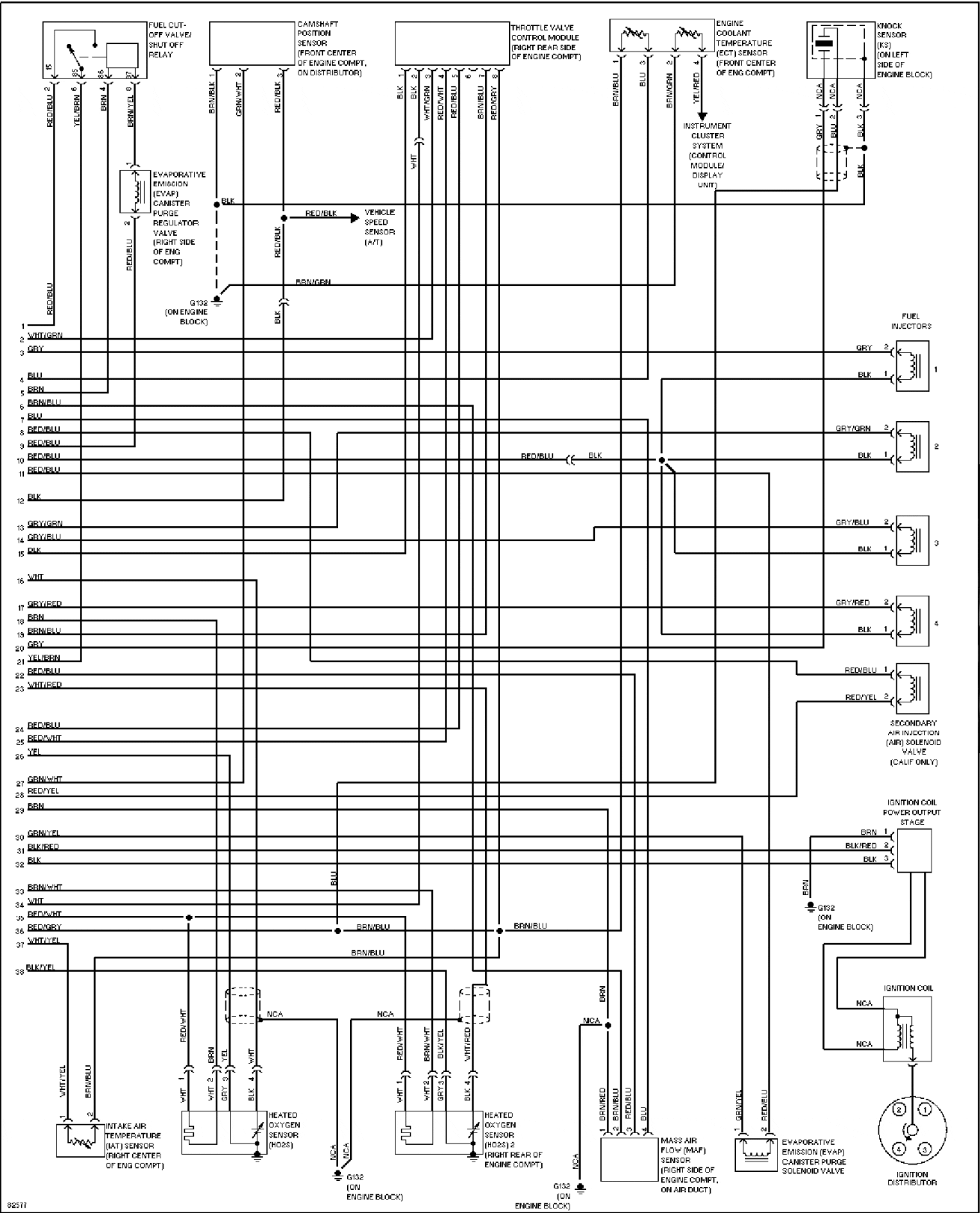

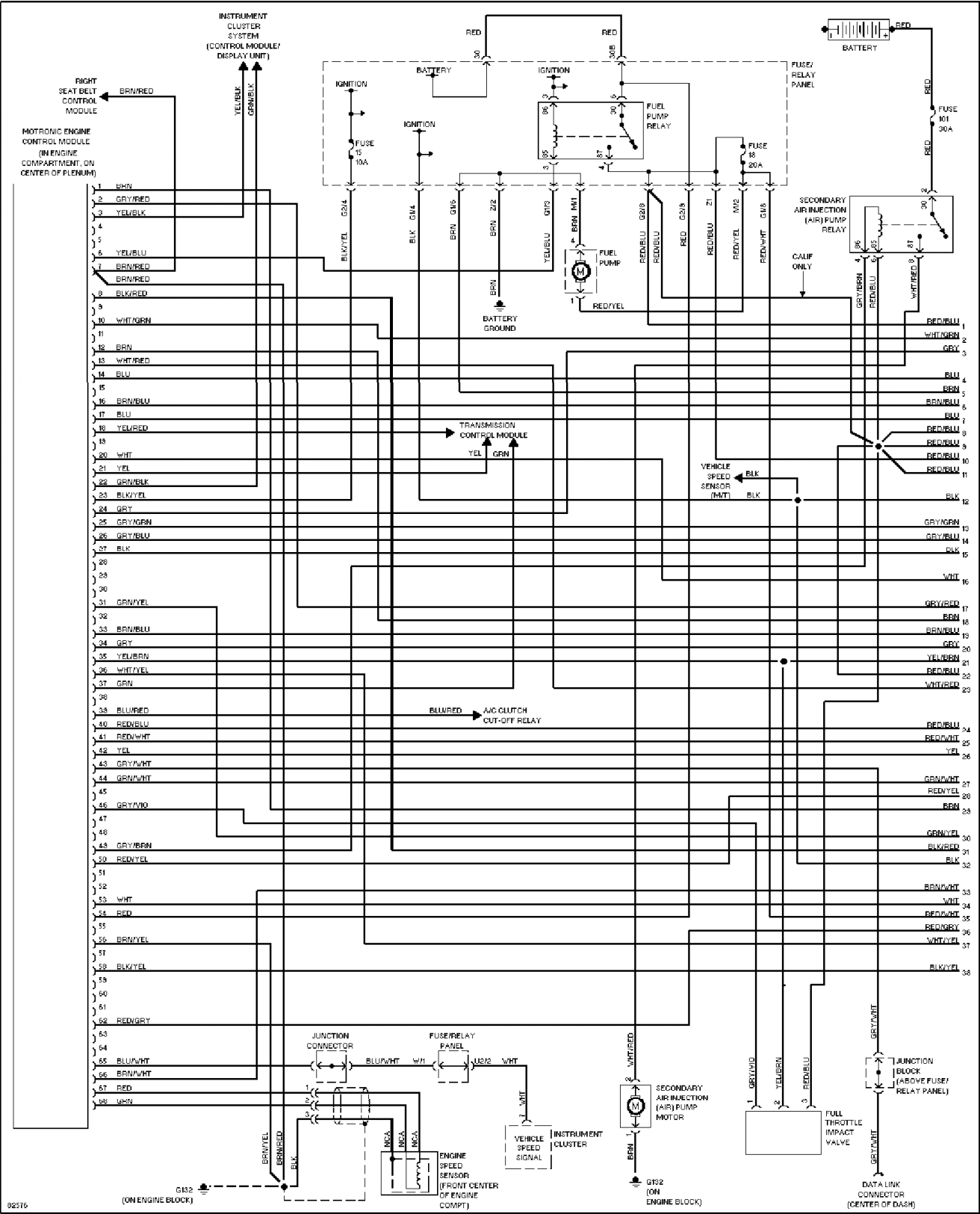

Diagrama de cableado del motor 1 de 2

Diagrama de cableado del motor 2 de 2

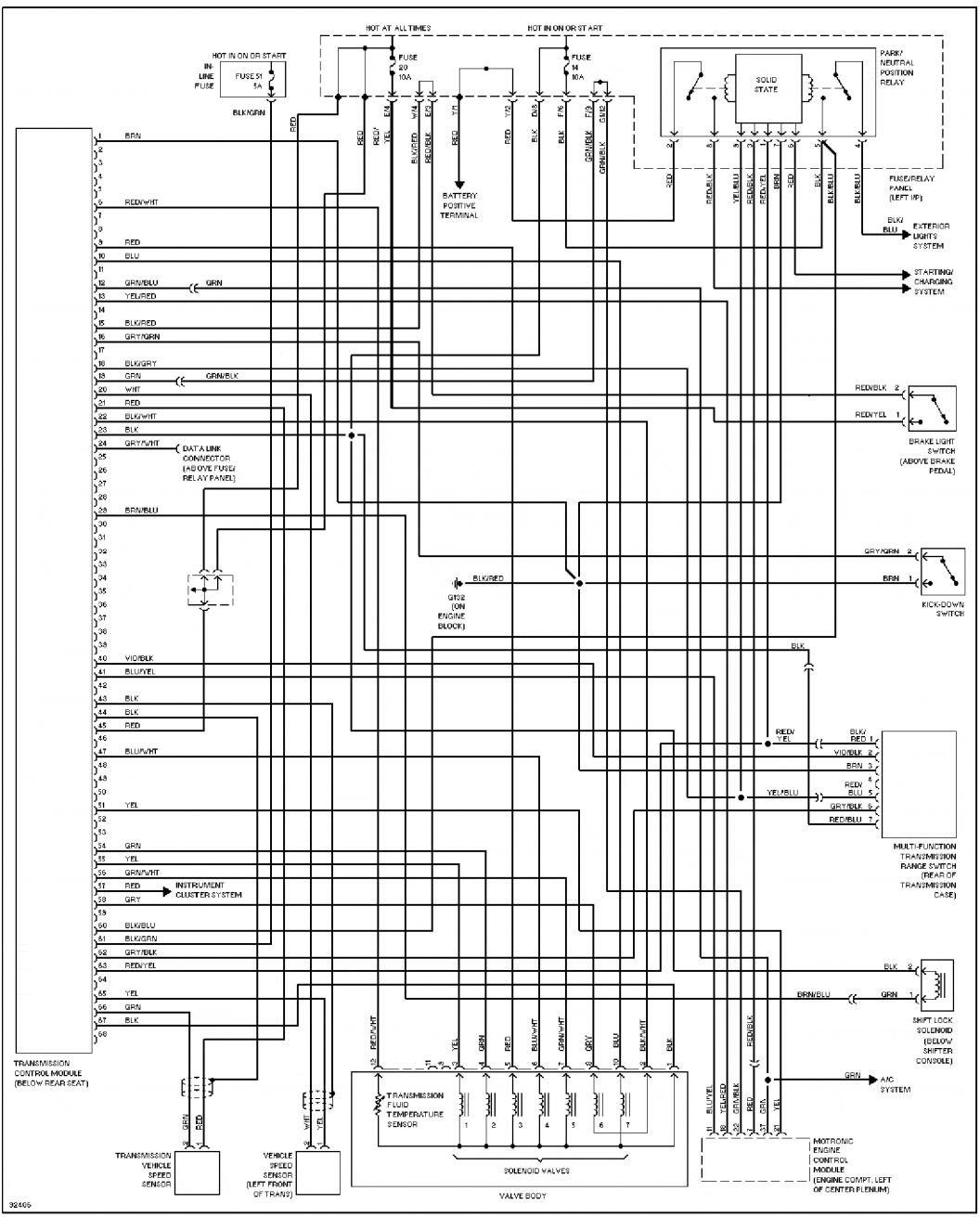

Diagrama de cableado de la transmisión (Vehículos equipados con transmisión automática)

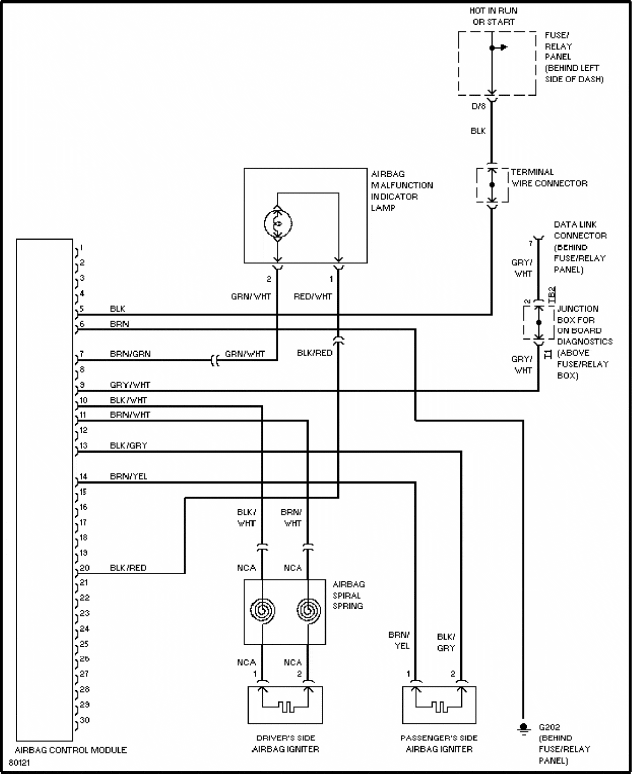

Diagrama de cableado de las bolsas de aire

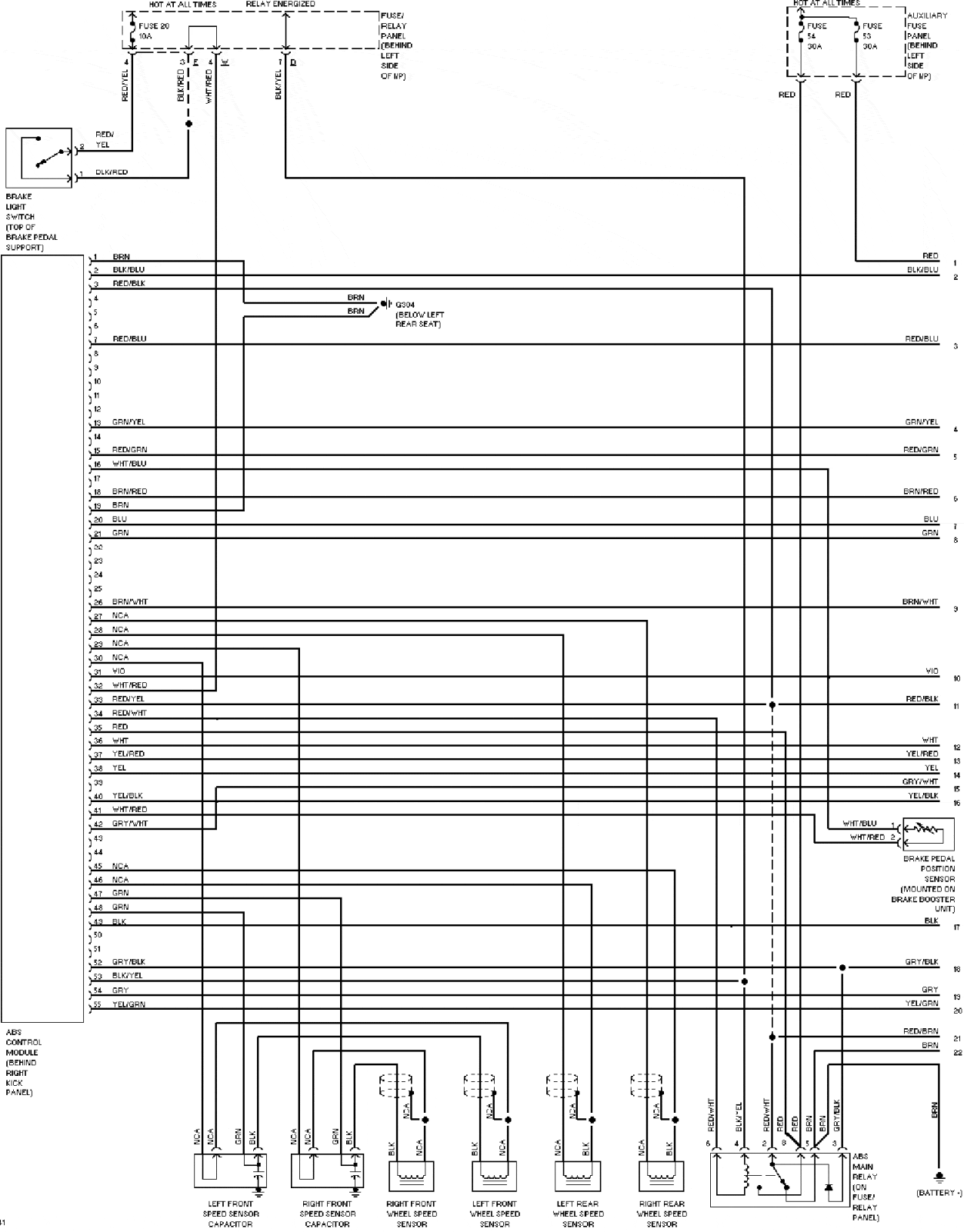

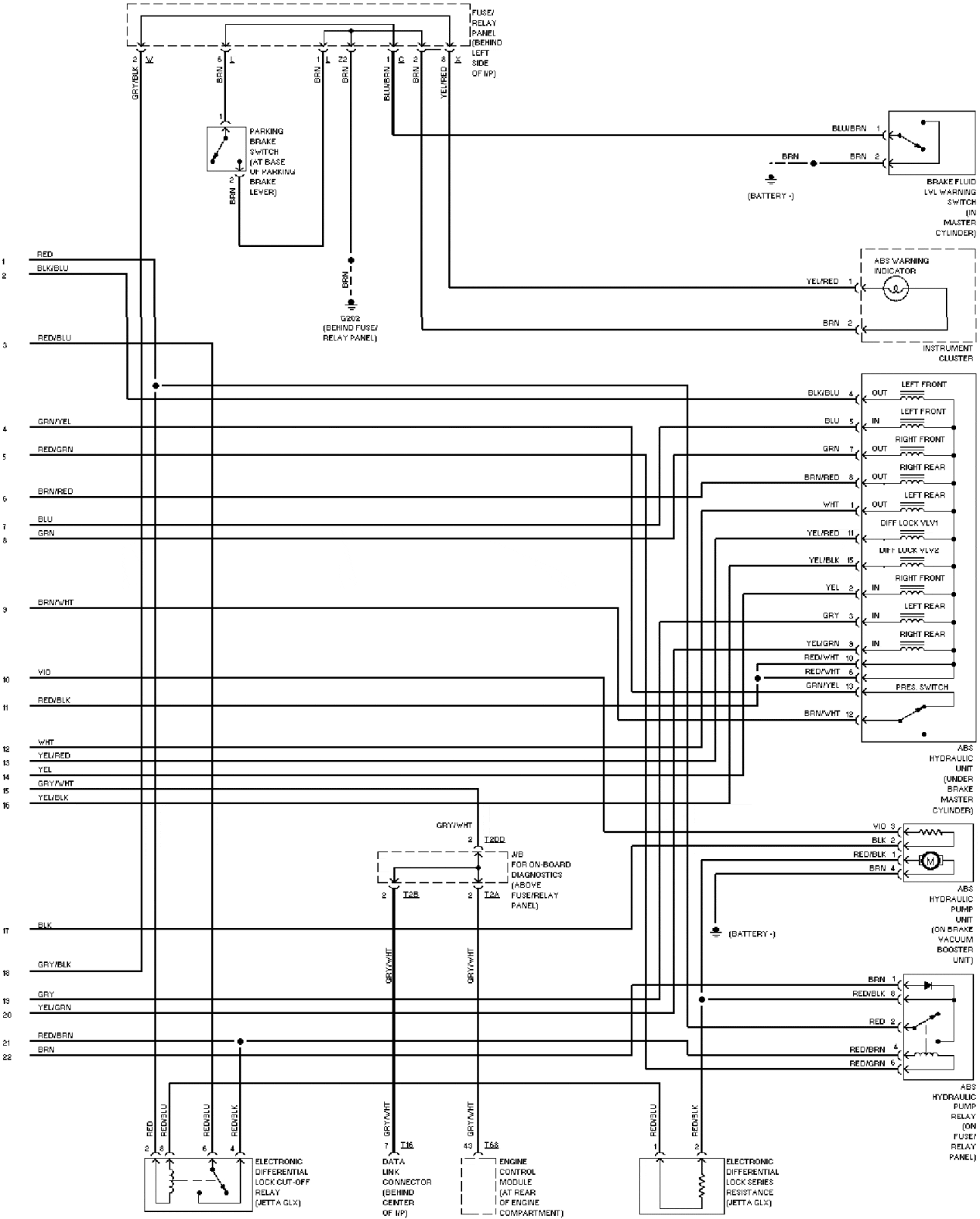

Diagrama de cableado del sistema de frenos antibloqueo 1 de 2

Diagrama de cableado del sistema de frenos antibloqueo 2 de 2

Esta es solo una pequeña lección de ejemplo, para adquirir el manual completo dirigete a Manual de mantenimiento y reparaciones Volkswagen golf
